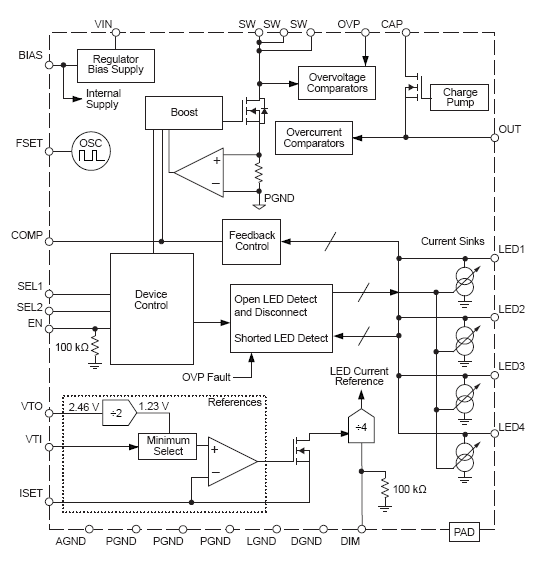

A8511 是一款针对中型显示背光设计的多输出 WLED/RGB 驱动器。这是一个全集成型高亮 (HB) LED 驱动器解决方案，无需外部电源设备即可达到背光设计标准。A8511 集成了用于升压转换器的 FET 和 4 个150 mA 电流变换器，在 HB LED 电流级别提供完整的综合解决方案。LED 通道可彼此联合，支持高达 600mA 电流吸入能力。该器件可采用 6.8 至 21 V 的单电源工作，并可承受最高 40 V 的电压。该升压转换器是恒定频率、电流型转换器。
可将工作频率设置为 2 MHz，以免受到 AM 波段的干扰。整合的升压 DMOS 开关的额定值为 40 V，3.6 A。PWM 光暗控制功能可实现比率高达 1000:1 的 LED 电流控制。额外的 4:1 光暗控制可通过使用 DIM 引脚获得。
A8511 通过集成输出断开开关提供输出连接器短路保护。可选外部热敏电阻可用于根据面板温度限制 LED 电流。

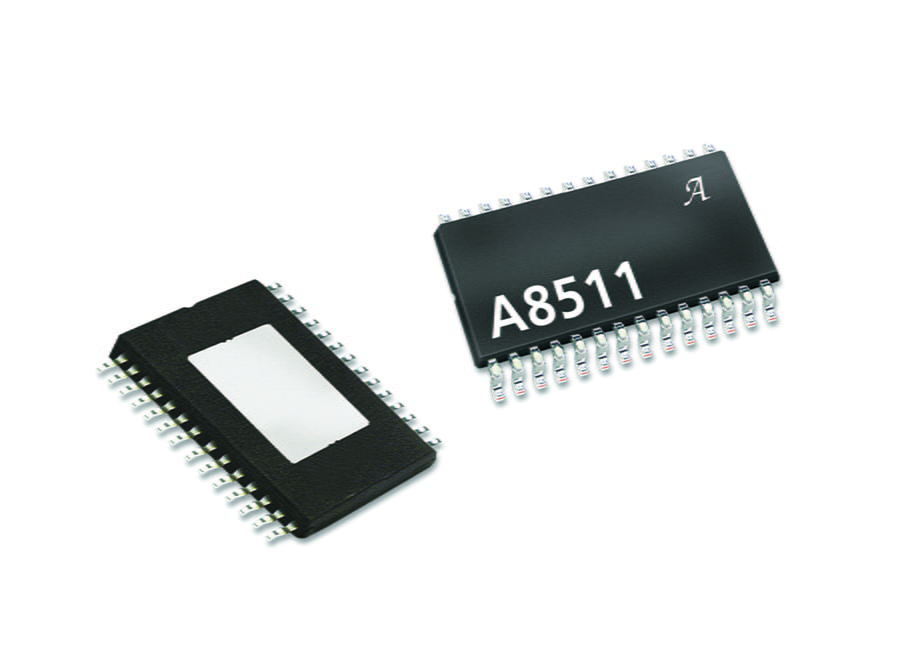

该器件采用表面贴装、28 针 TSSOP 封装 （后缀 LP），并采用外露散热板以增强散热。该封装为无铅产品，引脚框采用 100% 雾锡电镀。
应用
- GPS 导航系统
- 汽车娱乐资讯
- 后备摄影机显示
- 群集背光
- 便携式 DVD 播放器
- 工业 LCD 显示
