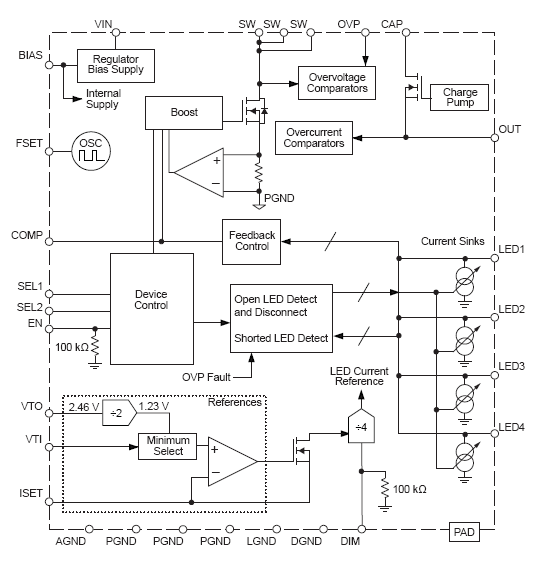

A8511 は、バックライト付き中型ディスプレイ用のマルチ出力 WLED/RGB ドライバです。完全一体型の高輝度 (HB) LED ドライバ ソリューションで、外部電源デバイスを必要としなくてもバックライト設計条件を満たすことができます。A8511 は、150 mA の電流シンク 4 つのほか、昇圧コンバータ用 FET を統合することで、HB LED 電流レベルで完全に統合されたソリューションを提供します。LED チャネルは、600 mA までのシンク機能につなぎ合わせることができます。6.8 ~ 21 V の単一電源で動作でき、40 V まで耐えられます。昇圧コンバータは、一定周波数の電流モード コンバータです。
AM ラジオ帯域との干渉を避けるために、動作周波数を 2 MHz に設定することができます。内蔵昇圧 DMOS スイッチは、3.6 A で定格 40 V です。PWM 調光により、LED 電流を最大 1000:1 の比率で制御できます。DIM ピンを使用することで、さらに 4:1 の調光を達成できます。
A8511 は、一体型出力接続解除スイッチにより、出力コネクタ ショートから保護します。オプションの外部サーミスタを使用することで、パネル温度に基づいて LED 電流を制限することができます。
以下のような用途があります。
- GPS ナビゲーション システム
- 自動車インフォテインメント
- バックカメラ ディスプレイ
- クラスタ バックライト
- ポータブル DVD プレーヤー
- 工業用 LCD ディスプレイ
デバイスは、放熱機能が強化された露出熱パッド付きの表面実装 28 ピン TSSOP パッケージで提供されています (末尾は LP)。鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。
